单相导轨式电能表
- 详情
- 产品参数
产品用途
Product use
DDS238-4 RS48型系列单相全电子电能表采用专用大规模集成电路,具有防窃电、高准确度、高过载、功耗小、重量轻等特点。可供计量参比频率为50Hz 或60Hz的单相交流有功电能。电能表供固定安装在室内使用,使用环境温度为-40℃~+70℃,相对温度不超过80%。本产品符合GB/T17215.321-2008«交流电测量设备特殊要求第21部分:静止式有功电能表(1级和2级)»中对单相电能表的全部技术要求。
技术指标
Technical index
具有脉冲计度器
具有脉冲信号输出端子,用户可根据需要接出
起动
Start
电流表在参比电压,参比频率及功率因数为1的条件下,当负载电流为0.4%(1级)或0.5%(2级)基本电流时工作指示灯能连续闪烁。
潜动
Defluction
电能表具有防潜逻辑电路,当电流线路无电流、施加115%参比电压时,在启动电流下产生一个脉冲的十倍时间内测时输出不会产生多于一个的脉冲。
Installation and use
安装与使用
电能表应安装在室内,安装电能表的底板应固定安装在坚固耐火的墙上,建议安装高度为1.8米左右。
电能表应按照接线盒该上的接线图进行接线,用铜线或铜接头引入。
在雷雨较多的地方使用电能表应采取措施。
电能表LCD液晶显示有功总电量
外型尺寸及安装图
负载电流
功率因数
误差范围
1.0级
2.0级
0.05Ib≤I<0.1Ib
1.0
土1.5
土2.0
0.1Ib≤I
1.0
土1.0
土2.0
0.1Ib≤I<0.2Ib
0.5(L)
土1.5
土2.5
0.8(C)
土1.5
土2.5
0.2Ib≤I
0.5(L)
土1.0
土2.0
0.8(C)
土1.0
土2.0
外型尺寸及安装图

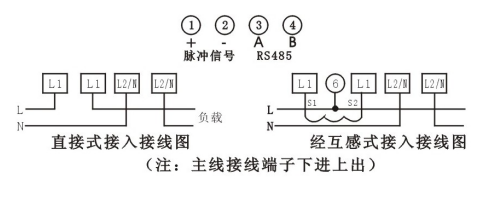

接线图


负载电流
功率因数
误差范围
1.0级
2.0级
0.05Ib≤I<0.1Ib
1.0
土1.5
土2.0
0.1Ib≤I
1.0
土1.0
土2.0
0.1Ib≤I<0.2Ib
0.5(L)
土1.5
土2.5
0.8(C)
土1.5
土2.5
0.2Ib≤I
0.5(L)
土1.0
土2.0
0.8(C)
土1.0
土2.0
接线图


技术参数
TECHNICAL PARAMETER
参比电压 |
参比频率 |
基本电流 |
电表常数imp/kWh |
准确度 |
220V |
50Hz |
1.5(6)A.25(10)A 5(20)A.5(30)A.5(40)A. 5(50)A.5(60)A.5(80)A. 5(100)A.10(40)A. 10(50)A.10(60)A. 10(800)A.10(60)A. 15(60)A.20(80)A. 30(100)A. |
见铭牌 |
1级、2级 |
另外,可根据用户需要制成各种规格的电能表
基本误差:Ib为参比电流、Imax为电流
